Definieren einer Regel
Das Objekt Regel enthält die Definition einer Regel zur Identifizierung geometrischer Flächen oder Sammelflächen für die spätere Verwendung im Färbeprozess. Es enthält eine Sammlung von Zielobjekten, die durch Kriterien definiert sind, und kann durch einen Kontainer eingeschränkt werden.
Regeln hinzufügen
  1. Wählen Sie Neues Objekt erzeugenImage oder Vorhandene Objekte editieren Image oder verwenden Sie Image, um einen bestehenden Eintrag zu kopieren und von dort aus zu ändern.

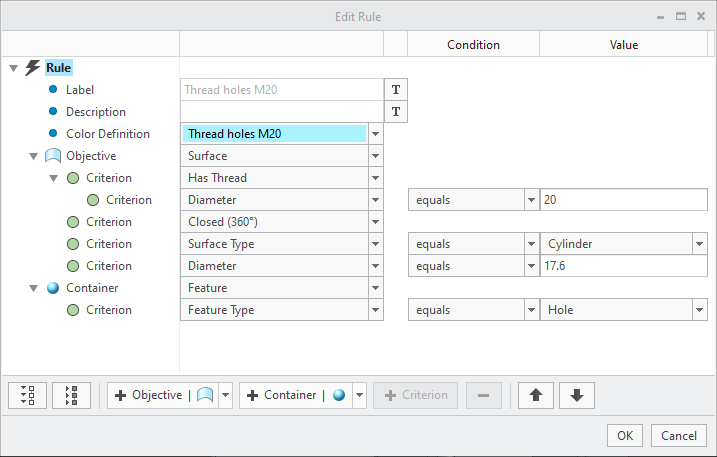

    • Der Regeleditor Dialog erscheint.
  2. Wählen Sie die SchaltflächeTexteingabe Image, um die Bezeichnung einzugeben, die im Benutzerdialog angezeigt wird.
  3. Wählen Sie die SchaltflächeTexteingabe Image, um eine Beschreibung einzugeben, die im Benutzerdialog angezeigt wird.
  4. Wählen Sie eine Farbdefinition aus der Dropdown-Liste.
  5. Wählen Sie Ziel hinzufügenImage, um der Regel eine neue Ziellinie hinzuzufügen. Wählen Sie einen der folgenden Typen aus der Dropdown-Liste.
    1. Image Individuelle Oberfläche
    2. Image Sammelfläche-Fläche
  6. Wählen Sie Kriterium hinzufügen Image, um ein einschränkendes Kriterium für das Ziel hinzuzufügen. Sie können aus den folgenden Kriteriumstypen wählen.
    1. Name
    2. Parametername
    3. Flächentyp
    4. Orientierung
    5. RGB-Farbe
    6. Flächeninhalt
    7. Radius
    8. Durchmesser
    9. Neigungswinkel
    10. Geschlossen (360)
    11. Besitzt Gewinde
    12. Maximaler Abstand
    13. Besitzt Passung
    14. Unterer Toleranzwert
    15. Oberer Toleranzwert
    16. Raumrichtung
    17. Oberflächengüte
    18. Toleranzbereich
  7. Wählen Sie einen Bedingungsoperator, um das Kriterium mit einem Wert zu verbinden. Es stehen mehrere Operatoren zur Auswahl.
    1. Entspricht
    2. Ist ungleich
    3. Ist größer als
    4. Größer gleich
    5. Ist kleiner als
    6. Kleiner gleich
    7. Regulärer Ausdruck
  8. Eingabe oder Auswahl von einem Wert
  9. Wiederholen Sie den Vorgang und fügen Sie so viele Kriterien hinzu, wie Sie möchten.
     Hinweis
    Mehrere Kriterien werden durch eine UND-Operation verbunden. Alle Kriterien müssen erfüllt sein, damit das Ziel von der Software identifiziert werden kann.
  10. Fügen Sie zusätzliche Ziele zu Ihrer Regel hinzu.
     Hinweis
    Mehrere Ziele sind durch eine ODER-Operation verbunden. Ziele werden von der Software identifiziert, wenn ein Kriterium erfüllt ist.
  11. Wählen Sie Container hinzufügen Image, um einen Container für ihr Ziel zu definieren. Sie können aus folgenden Optionen wählen:
    1. Image Konstruktionselement
    2. Image Gruppe
    3. Image Komponente
    4. Image Folie
  12. Kriterium hinzufügen zum Kontainer wie in Schritt 5 beschrieben.
